Alles Ultra- ultraleicht und ultraklein

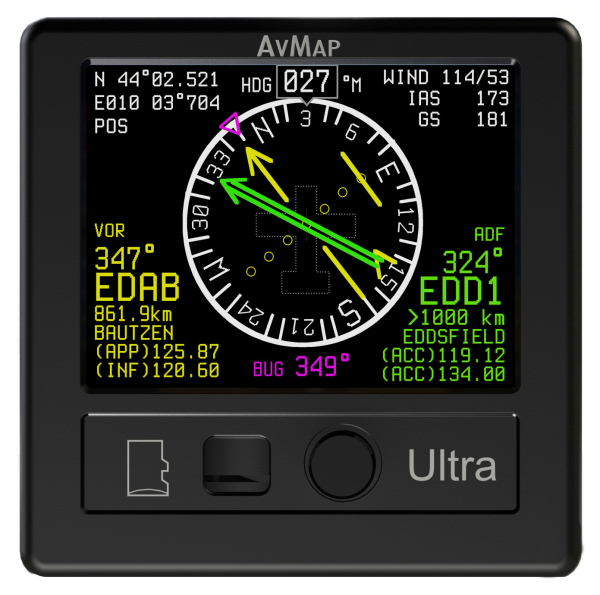

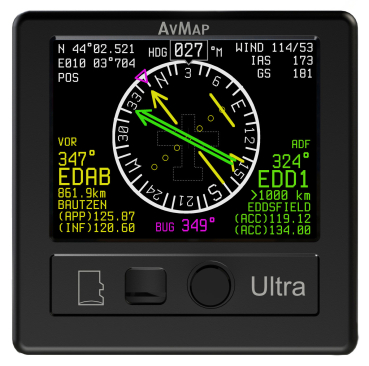

Ultra-EFIS ist ein komplettes EFIS für die primären Fluganzeigen (PFD) und die horizontale Lageanzeiger (HSI) Funktionen. Es ist ein robustes und zuverlässiges System, für Festeinbau konzipiert.
ADAHRS
Der Kern der Ultra EFIS ist ADAHRS Modul. Das ADAHRS Modul enthält Kreisel, Beschleunigungssensoren, Magnetfeldsensoren und Flugdatensensoren und unterstützt Haltung von Kurs, Höhe und Fluggeschwindigkeit.
Um alle Funktionen nutzen zu können, sollte das Pitot und der Static Port angeschlossen werden.
GPS-Empfänger
Der Anschluss der mitgelieferten GPS-Maus an das Ultra-EFIS ermöglicht dem Piloten die Nutzung der Navigationsinformationen über die HSI-Seite und stellt seine Position, Richtung und Radiale bzgl. VOR und NDB dar.
Vorinstallierte Navdata POIs
Flughäfen, NDB und VOR mit Jeppesen Navdata POIs vorinstalliert.
Coverage: Europa-Afrika, Nordamerika, Südamerika, Asien und Australien.
Die Jeppesen Luftfahrtdatenbank wird alle 28 Tage aktualisiert. Updates können gekauft und heruntergeladen werden www.avmap.it
Micro SD-Karte
Eine microSD-Karte ist im Ultra-EFIS Lieferumfang enthalten. Die microSD-Karte ist eine leere Karte ohne vorinstallierte Daten.
Die microSD-Karte ist für Software-Updates und Datentransfer vom / zum Ultra-EFIS - wie die Aktualisierung der Navdata POIs- gedacht.
Drehknopf
Der Drehknopf mit Mittelrastung ermöglichen dem Nutzer, von einem Modus in den anderen zu wechseln und verschiedene Menüoption auszuwählen.
Technische Daten:
Abmasse: 95 x 95 x 49,5 mm
Einbaudurchmesser: 80 mm Rundausschnitt (Luftfahrt Standard)
Gewicht: ca.145 g
Betriebstemperatur: -20 °C + 70 °C
Stromversorgung: 10 - 20 V bei 100 mA Stromaufnahme
Display: 3,5"
Anschlussmöglichkeiten: 3 x RS232
Steckplatz: microSD
EngiBOX technical specifications
Hardware
- Dimensions: 95 x 95 x 88 mm
- Fitting standard 79,5 mm (3-1/8″) panel hole
- 250 g
- Display: 3.5” colour LCD, with anti reflective coat 320×240 pixels, 500 cm/m2
- Micro SD slot
- Real Time Clock
- 4 x Thermocouples sensor
- 2 x PT100 sensor
- 1 x 4-20 mA pressure sensor
- 1 x RPM
- 1 x Serial connection
- Manifold pressure sensor
- Bluetooth Low Energy
- Power Input range: 10-35 VDC
- Current consumption @ 12VDC: 150 mA MAX
- Operating Temperature range: -20 / +70
Software
- Wizard driven engine initialization
- Engine data displayed in two alternative views
- Graph page for each engine parameter
- Clock page including flight time, total lifetime, time since overhaul
- Data registration on internal memory and data export to micro SD or EngiBOX mobile App
Compatible Engines
- 2 stroke Air cooled: Rotax 447 UL SCDI, Rotax 503 UL DCDI
- 2 Stroke Liquid cooled: Rotax 582 UL DCDI, Rotax 618 UL DCDI
- 4 Stroke Liquid cooled: Rotax 912 DCDI series, Rotax 912S DCDI series, Rotax 914 DCDI series
